产品描述

一、影像系统设备

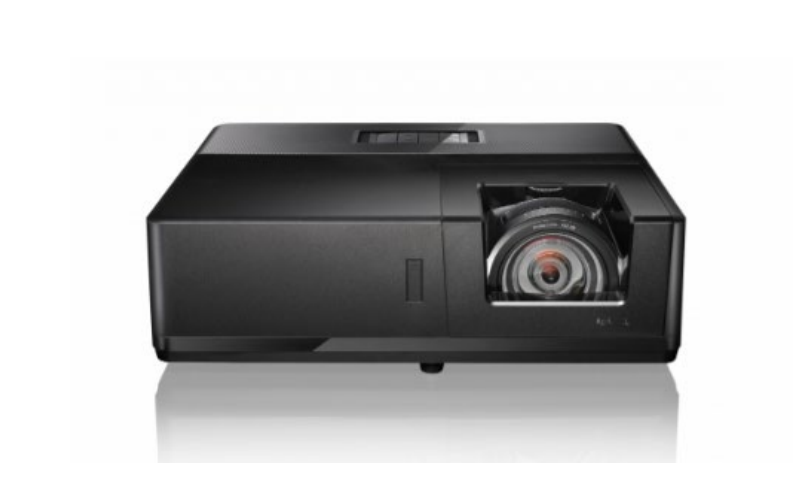

(1)靶标投影系统

1 投影机亮度≥6200流明,采用激光光源,光源寿命≥2万小时;

2 投影机自然分辨率≥1920*1200;色彩数目≥5亿色;

3 投影机的对比度为≥20000:1;

4 投影机采用较短焦的镜头,确保7.5米处投影宽度4.5米以上;投射比:1.5-2.5;画面比例:16:10支持可调;

5 多台投影机需事先进行颜色筛选,保证投影效果的基色没有明显的差异;

6 每台投影机包含高清光纤接口及配套传输线路;

7 视频标准 最低支持480i/480p/576p/720p/1080p格式;

8 支持水平以及垂直梯形校正,支持360°投影,支持四角拉伸功能。

9 支持使用主控计算机控制远程开关机。

(2)训练区实弹耐弹屏幕

1 采用原生橡胶整体压制和硫化整体成型技术工艺,专用配方的高耐弹专用橡胶材料橡胶皮;

2 屏幕在现场安装完毕后,屏幕表面白色专用屏幕油漆涂色的工艺,屏幕白色涂料在弯折过程和实弹弹孔处不会出现颜色涂料开裂、不会出现翘皮和脱离的现象,屏幕下边空心钢管找平,加粘扣,可以与实弹基础训练橡胶胸环靶形成联用;

3 根据现场的宽度定制屏幕,宽度约18米,高度约6.5米;

4 厚度:5.5-6mm;硬度:50±5(邵尔A),拉伸强度≥21Mpa,拉断伸长率≥600%,弹性80 %,拉断强度37 N/mm,磨损70 mm³,工作温度 -30℃ ─ +70 ℃;

5 接受实弹后产生热量≥2秒,供实弹采集系统捕捉;

6 接受激光后可反射红外光,供激光采集系统捕捉;

7 屏幕配备电动卷帘结构,无线遥控屏幕升降。

(3)主控计算机及软件(1主1备)

1 柜式国产计算机设备16核32线程以上的CPU,32G-DDR4以上内存,≥2T固态硬盘,≥10G显存的显卡,必要的设备间的网络通讯设备,设备UPS电源可确保断电后60分钟不间断供电,有设备工作状态显示器,具有8屏高清实时3D渲染和运行能力,无线靶道输出显示功能,控制天候模拟设备的能力;

2 210套以上基础和情景训练节目,包括基础靶道类节目、勤务情景类节目、3D实时渲染自由走动类节目、实时编辑类反恐训练节目、实时对抗训练;

3 安装有训练节目的天候条件选择软件,可以将正常关系情景节目一键式改变为夜间节目;

4 安装单人和小组近距离作战能力测评软硬件,对单兵的近距离快速反应作战能力,小组协调配合能力、不同照度下的作战能力、打击不同距离目标作战能力、打击不同颜色不同大小目标的能力、打击不同运动方式和速度目标的能力、不同射击姿势、不同射击空间、不同武器装备熟练度、自身不同运动状态下打击目标能力、绝对反应速度等进行量化测评;

5 训练科目设置中对抗训练可以自由设定对抗条件具有自动判断被击中后的胜负显示功能,包含但不仅限于静态靶标(胸环靶、半身靶、侧身靶、人像靶、人质靶、部位靶、动物靶、室外靶等);动态靶标(移动靶、起倒靶、隐现靶);综合打靶(比赛靶、考核靶、训练场);并支持出靶形式、隐靶条件、随机因素选择,支持风速、风向、气压、海拔设定,设置子弹飞行速度等;

6 系统及软件应支持以下功能:

(1)可模拟靶场打靶训练,并可编辑靶标形状、可调整靶标大小及位置、射击距离、射击靶位数、射击背景图,可将靶标设定为固定靶、隐显靶、移动靶;

(2)可模拟野外打靶训练,并可编辑钢板靶形状、射击距离、射击靶位数、天气情况、射击背景图;

(3)可显示总射击弹数、命中弹数、命中率、任务耗时,离散度、偏差度、总成绩等信息;

(4)情景射击模式录像节目包含射击位置的射击训练截图及射击成绩;播放节目时,可根据教官训练需求随时改变情节走向,可实现情节随机和情节即时和延迟播放两种模式;

(5)录像节目可识别包括头部、躯干在内的8个以上的人体部位;

(6)狩猎训练模式,包含飞鸟、走兽、移动的物体、旋转的物体、运动型靶标等为射击目标,可设置训练难度、更改训练场景。

(7)DIY场景,可自由搭建不同的人物置于不同场景中,实现情景模拟;

(8)系统可对训练过程进行分析,并判断和统计训练结果,给出成绩列表,可导出文档形式训练报告;交互训练数据分析程序。

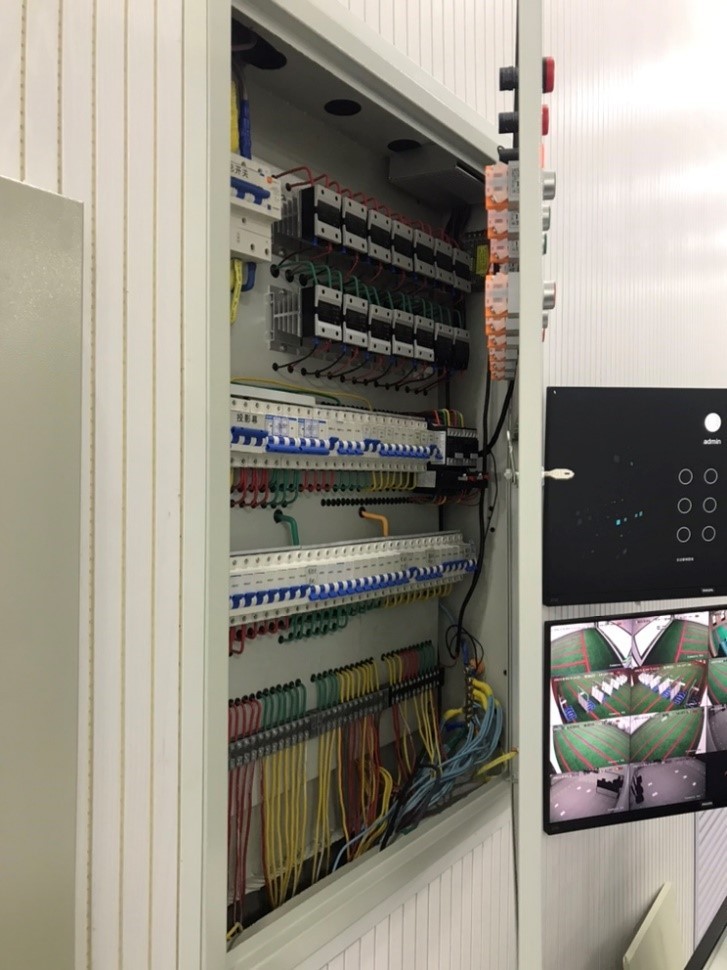

(4)辅助控制单元

1 机柜式场馆设备的自动和手动控制设备,三相电力控制设备机柜;

2 设备具有自动/手动双模控制,在计算机控制失灵的情况下可以采用手动方式控制各路设备的供电;

3 设备内装计算机网络通讯信号处理嵌入式主板,信号光隔处理,采用非触电方式进行强电的通断,可由计算机软件命令转为动力输出,根据不同型号可控制多路设备;

4 可控制的设备包括训练设备供给电、场馆灯光分路分模式照明、场馆智能通风(各路风机控制开关、控制进出风转换)、场馆模拟刮风、天候模拟等;

5 计算机控制软件安装在主控计算机中,通过有线网络与辅助单元控制器相连;

6 设备的智能包括可实现单控、组控、群控、随机控、时间控等功能;

7 设备带有自我保护功能,包括带有自动感应电显示、雷击保护等功能。

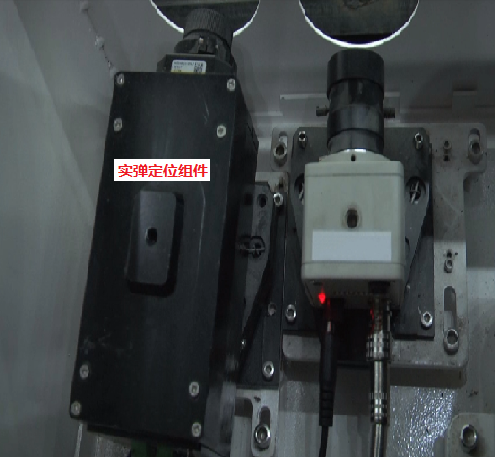

(5)实弹定位组件及定位软件

1 实弹定位热成像系统,由非制冷红外热成像仪和弹点计算软硬件所组成;

2 定位组件有效像素≥640*480分辨率,在5米*3.5米橡胶屏幕上可百分百识别军用制式枪5.8mm以上(含)口径军用手枪枪支射击子弹的弹着点热点信号;;

3 ●整屏实弹定位精度小于0.9mm,斜角度打击定位误差小于0.9mm;

4、根据现场安装距离配置合适焦距的专用镜头;

5、●具有实弹定位自动校准功能,在实弹定位出现物理偏差后,能够通过软件自动校准,校准过程中无需热点标定;

6、使用实弹进行射击,●实弹识别误报率小于万分之一;●实弹速射识别误报率小于万分之一;

7、使用现行常规弹型,系统可识别实弹打至橡胶幕的位置;

8、实弹定位精度检验:实弹打击至屏幕的位置与主控机给出的打击点位的偏差≤1个像素。可识别30连发。

(6)激光定位组件及定位软件

1 设备为100万像素级别数字化的弹着点采集和定位一体化设备,内置精确定位计算硬件和软件,●整屏激光定位精度小于0.9mm;

2 ●激光定位组件具有计算机自动校正技术,校准时无需人工在荧幕上进行激光标点,无需摘脱滤光片等非自动化的动作和过程;

3 激光定位精度:在橡胶幕距离主控机4.5m时,92式激光训练枪光束投影点位与主控机给出的打击点位的偏差应≤1个像素;

4 设备配置有与投影机镜头焦距相适应的镜头;

5 采用激光模拟器●射击误报率小于万分之一,可同时识别多个激光点信号支持多人同时射击训练;

6 满足激光模拟步枪单发、点射、连发的正确识别,可识别30连发。

(7)投影定位安装总成

1 投影机、热像仪、激光定位精密微调的安装座,采用主要采用6毫米钢板进行防护,迎弹后板在加6毫米钢板和橡胶防反弹层;

2 安装总成具有防失准子弹击穿保护设备的功能;

3 安装总成罩壳内安装有通风散热设备,对投影机具有采用垫片调整功能,对激光定位和实弹定位设备,具有阻尼微调云台。

(8)场地音响指挥系统

1 专业纯功放2台,双声道输出,每声道单路150瓦以上功率;

2 15寸舞台专业音箱4只;

3 U段无线话筒2套每套含话筒2个;

4 桌面有线话筒1个;

5 12路调音台1台;

6 控制室监听桌面音响1套。

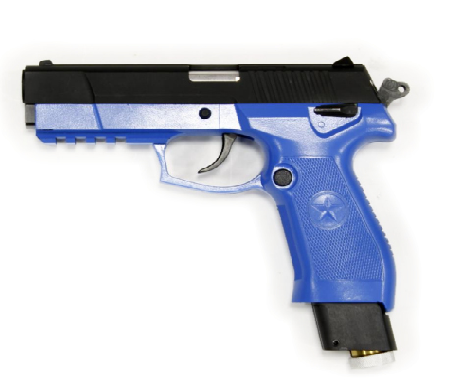

(9)模拟训练激光手枪

1 仿92全金属材料激光训练枪具有完备仿真效果的独立运行激光训练枪;

2 激光器采用枪管内置方法安装,模拟枪支上膛、更换弹夹、双动射击、击锤待发射击等功能;

3 可配合软件实现瞄靶轨迹射手位显示功能;

4 以发射不可见激光的方式模拟武器发射,击发时有模拟后坐力,首发装填、瞄准、击发等操作过程与实枪基本一致;

5 内置锂电池供电,一次充电可连续工作不小于 8 小时,待机 12 小时,备份锂电池1套;

6 激光训练枪与真枪有明显颜色区分。

(10)模拟训练激光步枪

1 具有完备仿真效果的独立运行激光训练仿真枪,激光器采用内置方法安装,可配合软件实现瞄靶轨迹射手位显示功能;

2 能够采集保险、扳机等操作部件的状态信息,支持弹夹更换;一次充电可连续工作不小于 8 小时,待机 12 小时;

3 内置动力驱动装置,带动枪体内铁芯作机械运动产生模拟后坐力,具有单、连发射击效果;

4 激光训练枪与真枪有明显颜色区分。

(11)模拟训练投掷武器

模拟投掷武器,含模拟投掷的爆震弹、模拟投掷烟雾弹、模拟投掷手榴弹等,可与程序联用。

(12)95式自动步枪激光训练枪管(内置)

1 仿5.8mm95步枪枪管外形尺寸,可替换安装在5.8mm95自动步枪的实装枪管利用实枪进行激光射击训练,不改变任何外形;

2 发射管具有点发光和长发光双工作模式,具有射击点显示和瞄准轨迹显示双重功能;

3 发射管采用内部充电锂电池供电;

4 可进行单发和连发射击训练;

5 一次充电可连续工作不小于 8 小时。

(13)92式军用手枪激光训练枪管(替换)

1 仿5.8mm92手枪枪管外形和尺寸,可替换安装在5.8mm92手枪的实装枪体内,不改变任何外形,利用实枪进行激光射击训练,可以进行枪支待机击发和扳机双动连续击发;

2 采用50毫瓦以上激光器训练距离超过25米;

3 一次充电可连续工作不小于8小时。

(14)高精狙激光训练枪管(内置)

1 可加装在5.8mm高精狙击步枪的实装枪管内不损伤管内膛线,利用实枪的扳机扣动进行激光射击训练的训练枪管;

2 采用100毫瓦以上激光器,训练距离超过150米;

3 一次充电可连续工作不小于8小时;

4 具有长发光工作模式,可提供瞄准轨迹训练功能。

(15)狙击图像传出器

1 可以加装在狙击步枪等长枪支上;

2 可实时显示并记录射击时枪管移动轨迹,对枪支晃动曲线、瞄准点轨迹、扳机行程等技术动作进行捕捉,形成可视化技术分析;

3 科目演示时,可将瞄准镜中观察画面输出到观摩显示器上,可让观摩人员看到实时的瞄准情况;

4 可以提高实弹射击的训练效果。

(16)手枪瞄准传出器

1 可以加装在实弹状态的92手枪上;

2 可实时显示并记录射击时枪管移动轨迹,对枪支晃动曲线、瞄准点轨迹、扳机行程等技术动作进行捕捉,形成可视化技术分析;

3 科目演示时,可将瞄准镜中观察画面输出到观摩显示器上,可让观摩人员看到实时的瞄准情况;

4 可以提高实弹射击的训练效果。

(17)防弹对抗隔离卷帘

1 实弹、激光对抗训练时使用;

2 4.5米长*2.2米高防弹隔断实现对抗双方的横向隔离;

3 移动式防弹对抗隔断采用不小于5.5mm防弹钢板加防跳弹砖组成,使用时将其移动至场地中间,将射击场一分为二,双方进行对抗射击训练

4 可以有效阻挡92手枪钢芯弹以下威力武器走火的枪弹击穿伤人。

(18)3D姿态控制器

1 设备采集训练人员的身体姿态,可以将训练人员的动作进行骨骼化数字抽象处理;

2 设备采用锂电池供电,单次供电时间≥8小时,无线任意移动方式,可以放在训练馆的任何地方;

3 设备可以利用训练人员的动作的骨骼化数据触发训练节目的流程;

4 设备可以对3D训练节目进行过程的控制训练,可利用身体的动作直接控制训练节目的前进、后退、停止、左右移动、左右转弯、跑动、跳跃障碍等;

5 设备能够和3D节目程序联用,要求动作反应迅速,延时时间≤1s。

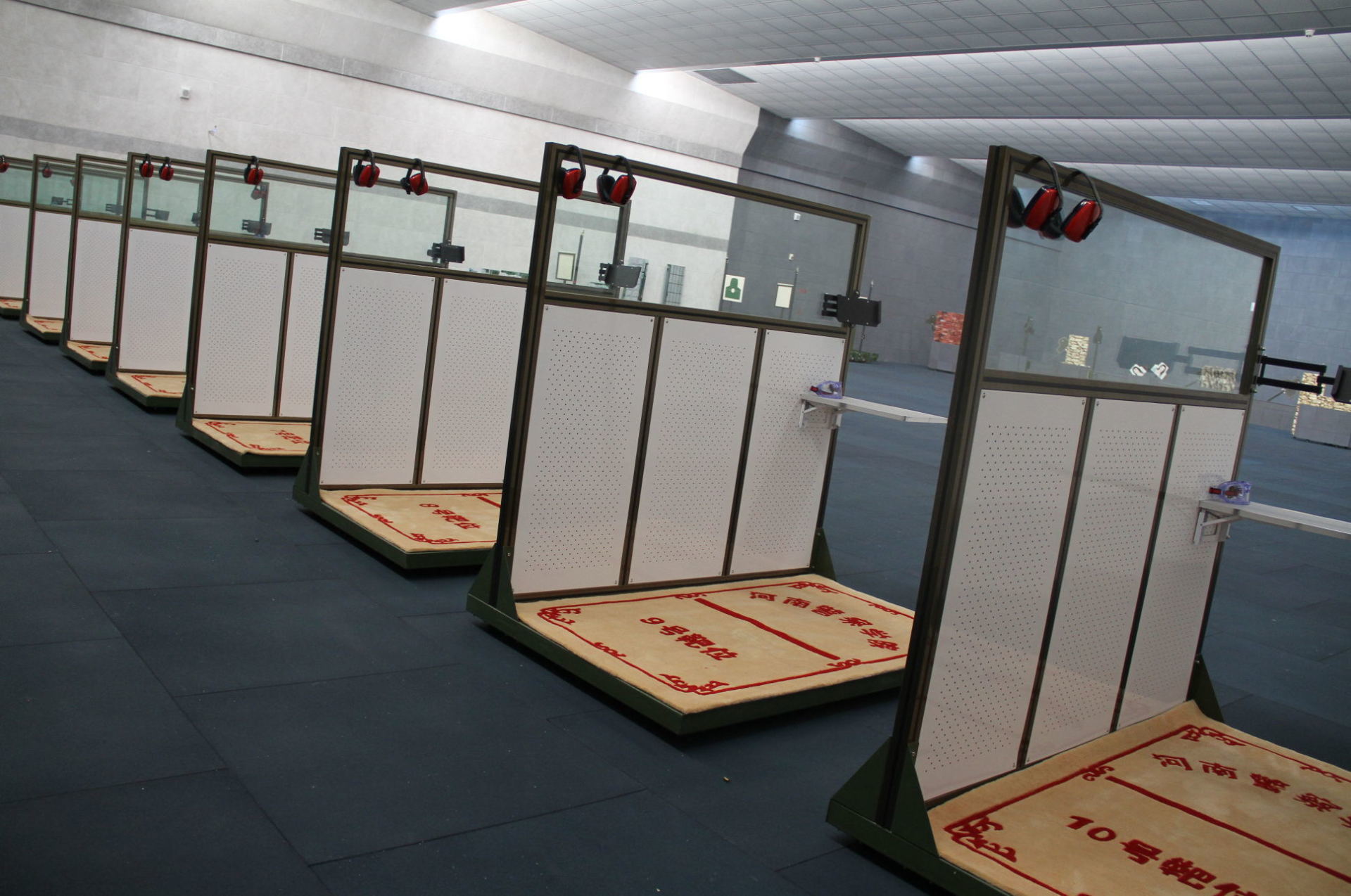

(19)射击安全隔断显示板(军用)

防弹移动显示和安全分隔设备,高大于1.8米,宽大于1.2米。基座安装有万向移动轮、可折叠拖枪板、耳罩挂杆等。设备采用无线通讯自备电形式,一次充电连续工作8小时以上,实现训练成绩实时显示,侧防护采用厚度不小于24mm的防弹玻璃、不小于5.5mm厚防弹钢板,防弹玻璃可防95自动步枪、92手枪钢芯弹双向射穿。

(20)胜负对抗训练显示器

1 设备采用无线网络控制的方式进行工作,移动设备,内置充电锂电池。当对抗训练时一方被对方击中,计算机会控制被击中所在方的显示器发光和鸣叫;

2 采用左右安装显示器(灯)的显示形式,计算机通信控制和设定胜负参数,中弹后的一方会通过灯光和声音进行中弹提醒,达到计算机设定的胜负参数时可通过常亮长鸣显示已经“阵亡”。

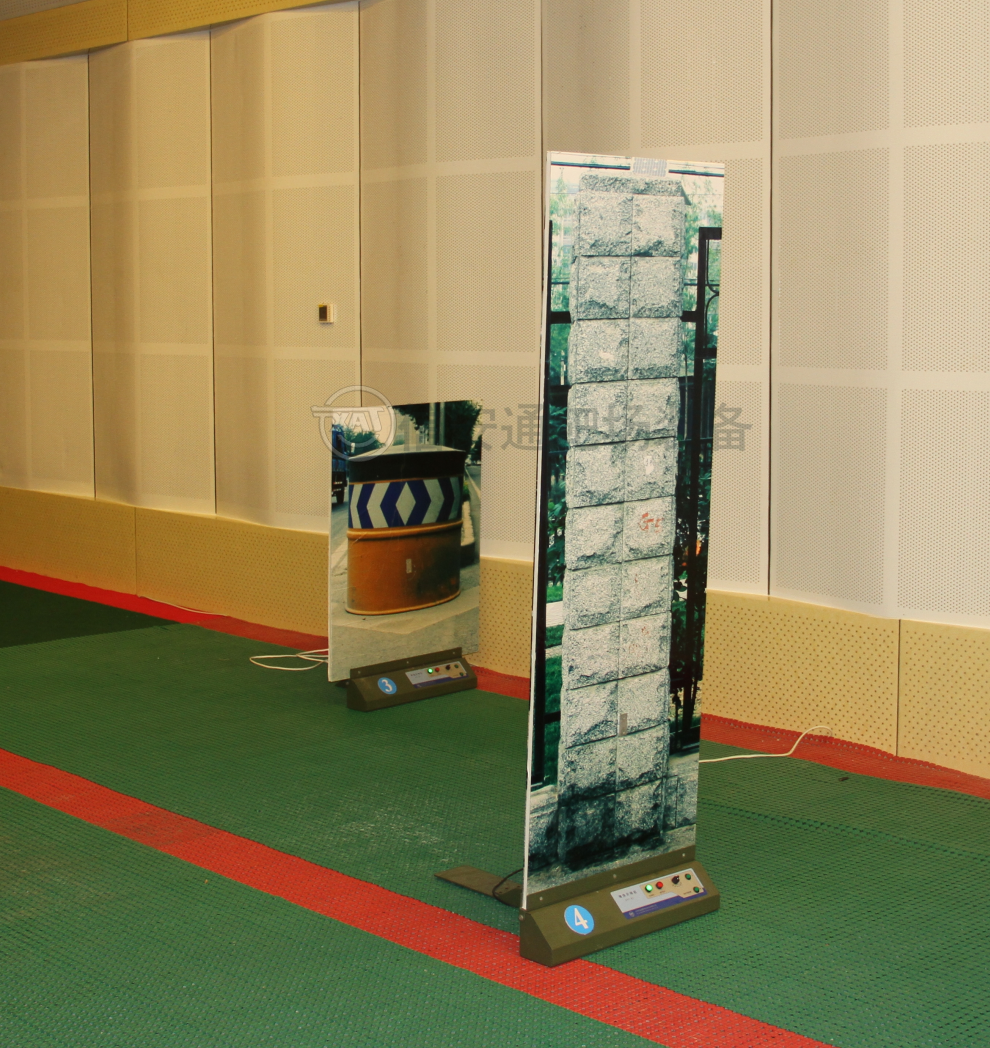

(21)木质掩体板

1 木质材料定制的掩体板,有不锈钢包边,可相互连接便于组成更大的地形地物;

2 掩体板的支持脚可以折叠,便于平时的收藏;

3 掩体板采用木工板,基本尺寸为1.9米*0.8米;

4、可通过程序控制升起或落下;

5、具有自动升降和手动升降功能,可设置升降时间;

6、具有超时报警功能。

(22)程序无线控制显示设备

1 CPU国产二核四线程,8G内存,128G硬盘,分辨率不小于1920X1080,平板触摸控制设备;

2 教官在训练馆范围内有效实现对基础训练科目和程序进行移动控制;

3 教官可以利用无线控制设备,接管主控计算机的部分操作,控制3D类战术训练画面的前进后退、左右移动等;

4 教官可以对所有靶道的个人训练情况进行观看。

(23)天候模拟设备

含模拟风机*4、模拟闪电机*3、模拟雾机*2,、模拟雪机*2,计算机自动模拟控制软件。

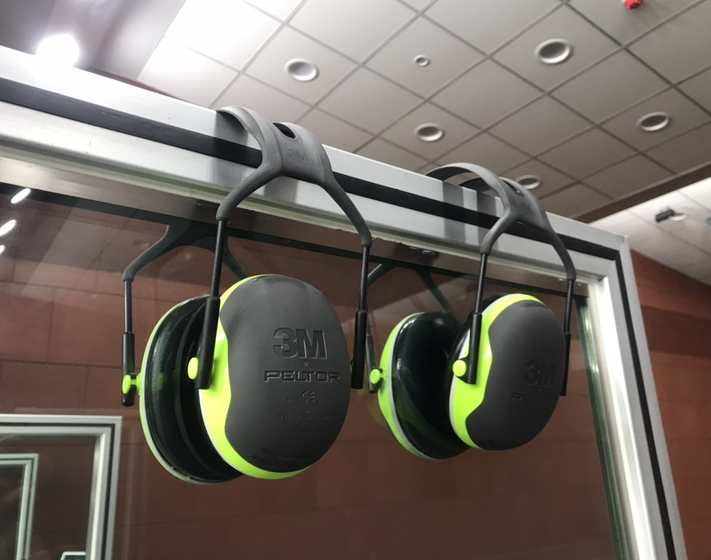

(24)训练防护耳罩

1 进口品牌专业级射击防护耳罩(非装修耳罩);

2 5m以内手枪射击时,可将射击噪音减弱到75分贝以下;3、教官在耳罩外的讲话依然可以听得清楚。

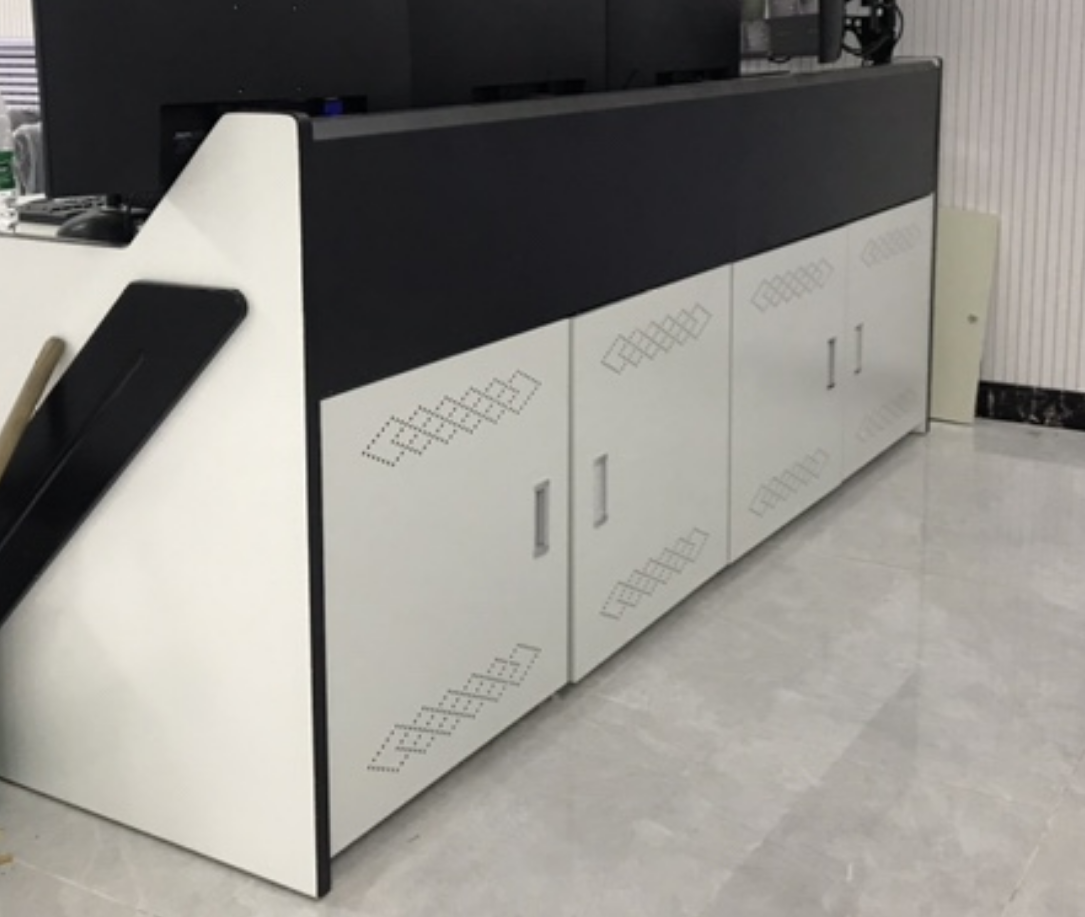

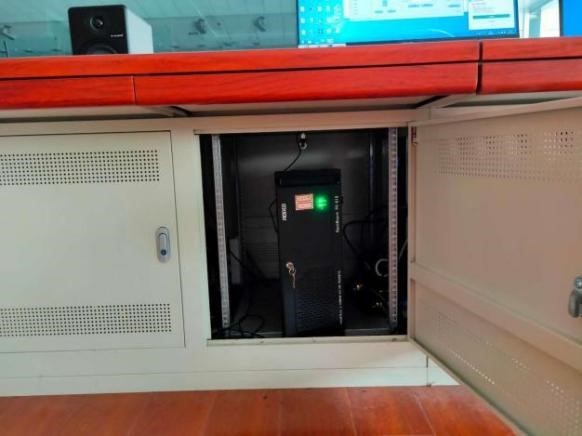

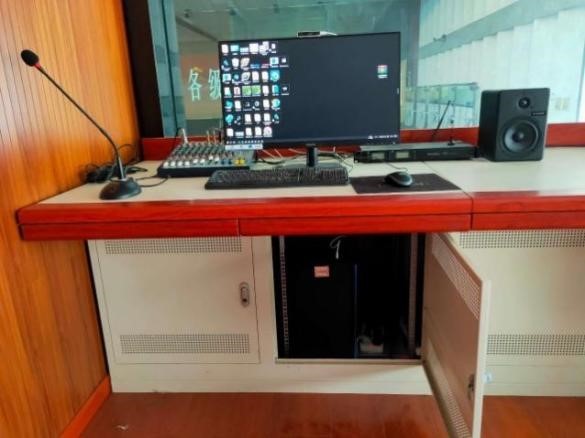

(25)控制室配套用品

1 根据控制室的大小设计和定制的操作台一套,桌面和主要承重面采用25mm防火板;

2 操作台主桌面分为上下两层,上次主要摆放操作键盘鼠标,下层安装显示器和插电组合座;

3 操作台两侧定制音响系统操作柜,分层摆放无线话筒接收器、多台功放、调音台等设备;

4 操作台另外一侧定制有抽屉柜,分三层抽屉,平时控制室的遥控器、备件、充电器等;

5 控制室配5轮透网优质操作椅2张;

6 控制室配桌面USB分配器1个,模拟武器充电器1个,待命区有源音箱1套等;

7 控制室桌面统一采用3台27寸显示器。



(26)训练监控球机

1 工程级产品,低照度360度水平105垂直,采用网络通讯技术的,球机为6寸18倍中速摄像机,像素不低于1920*1080P;

2 支持宽动态、3D数字降噪、强光抑制、电子防抖支持三码流技术,每路码流可独立配置分辨率及帧率;

3 球机与信息发布主机联用,具有图像指点跟踪功能的功能;

4 含铺设线路费用;

5 球机具备防弹功能;具有移动侦测、报警推送、人脸侦测、区域入侵侦测、进入区域侦测、离开区域侦测、遮挡报警、断网续传等功能。

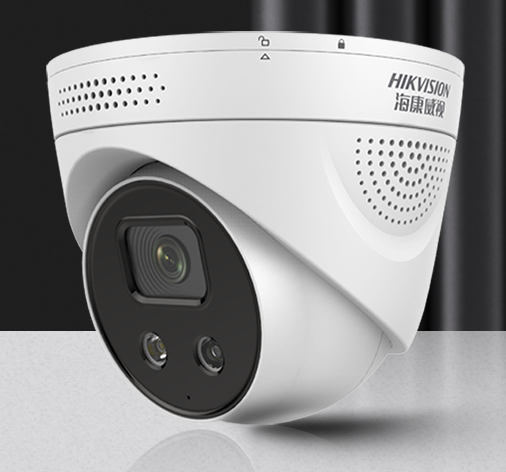

(27)训练监控半球机

1 工程级设备,像素不低于1920*1080P网络型监控摄像头;

2 采用支持宽动态、3D数字降噪、强光抑制、电子防抖、支持三码流技术,每路码流可独立配置分辨率及帧率战术红外低照度广角耐水半球机;

3 含铺设线路费用。

(28)训练观摩发布显示设备

1 安装在观摩区的70寸液晶屏,可发布训练成绩、瞄准显示画面、监控图像显示画面等;

2 显示设备的分辨率为4K分辨率;

3 显示器含高清传输转换器、光纤线、吊架等配套设备;

4 含铺设线路费用。

(29)信息发布主机

1 国产CPU4核以上,8G以上DDR4内存,500G固态硬盘+2T以上高速硬盘,3D加速独立显卡,显存2G以上;

2 具有长时间多通道高清录像功能;可连接射手位显示器、场馆其它公共显示系统、教官无线移动控制设备等;

3 安装有27寸的显示器和触摸屏指点跟踪控制显示器设备各一台,具有快速将监控摄像机瞄准需观察位置的功能(监控摄像机为枪机与球机的组合);

4 计算机作为一个整体固件设备,独立安装在主控计算机的机柜中,保持整套设备的完整性。

(30)全天候智能视觉报靶仪

1 适用靶型:胸环靶、半身环靶等;

2 适用弹径:5.2毫米-9毫米;

3 平均定位精度:小于2mm,误漏报率小于万分之一,全胸环靶采集区域精度一致;

4 环境适应性:昼间、夜间(无可见光补光)、雨雪天等条件下均可正常进行射击报靶,设备具备三防功能;

5 报靶模式:支持实弹射击报靶、激光报靶功能;

6 架设/撤收时间均:<5秒钟;

7 工作温度:-25℃-+50℃,持续时间不小于3小时;

8 供电方式:内置锂电池供电和220V交流供电两种方式,充电时间3-4小时,供电时间≥10小时;

9 全无线数据传,传输距离大于500m;

10 报靶响应时间:≤100ms;

11 支持自动采集靶面图像识别、智能分析、命中点位图像定位纠错等功能。

(31)射击靶架

基础训练靶架,由不锈钢基础架和耐弹塑料靶框及泡沫靶基础训练靶架,由不锈钢基础架和耐弹塑料靶框及泡沫靶纸靶板所组成,室内外通用,防水防风,上部耐弹塑料靶框为易损件,可单独更换,泡沫靶板可单独更换,每套备用耐弹塑料靶框和泡沫靶板各一个。

(32)模拟天候的光线模拟设备

1 场馆的模拟光线设备,主要由基本光线照明设备(白灯、黄灯两种)、模拟星光灯等组成;

2 场馆亮度达到1.5米射击训练工作面平均亮度大约200LUX以上,靶面亮度大于250LUX以上;

3 所有灯光由计算机程序进行控制,计算机可以以单排形式打开,也可以按照组合形式打开;

4 可与课目联动模拟清晨、正午、黄昏、黑夜等多种天候,打造多天候训练系统。
